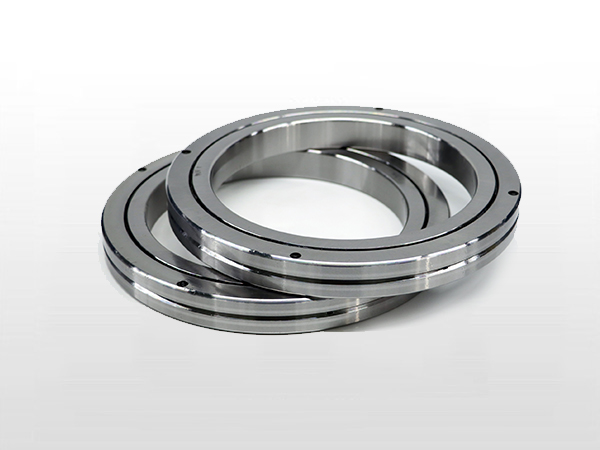

近幾年來，交叉滾子軸承取代了既要有向心力又要有推力的部件。僅需一組交叉滾子軸承就可以取代所需的推力交叉滾子軸承和向心交叉滾子軸承。這種相配合的設計理念，得到了很多人的認可。那么交叉滾子軸承分類有哪些，分別適用于哪些部位？今天這期干貨，小編就帶你來學習一下！
  

  一、按內外圈結構劃分

  
  交叉滾子軸承按照結構可分為：內圈整體、外圈分體型，外圈整體、內圈分體型以及內外圈整體型。
  
  RB型（內圈整體、外圈分體），此型號為交叉滾子軸承的基本型。外圈被分為兩片，內圈為整體結構，適合用于要求內圈旋轉精度的場合。
  
  RE型（內圈分體、外圈整體），同樣為交叉滾子軸承的基本型，外形尺寸和RB型相同，但結構為外圈整體、內圈分為兩片，適合用于要求內圈旋轉精度的場合。
  
  RU型（內外圈整體、帶安裝孔），由于外圈和內圈都有安裝孔，安裝時不需要固定法蘭和支撐座。另外，由于外圈和內圈均為整體結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。適用于外圈和內圈旋轉的場合。
  
  RA型（內圈整體、外圈分體、超薄），此型號是將RB型內外圈厚度減小到極限的緊湊型，結構和RB型一樣外圈分體結構，適合用于需要重量輕、節湊設計的部位，例如機器人和機械手旋轉部位。
  
  SX型（內圈整體、外圈分體、超薄），在同樣的軸徑情況下，此類型比RB類型有更小的截面尺寸，由于采用超薄設計，外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定，適用于內圈旋轉的應用場合。
  
  CRBH型（內外圈整體、超薄），由于采用超薄設計而且外圈和內圈沒有安裝孔，安裝時需要法蘭和支撐座固定。另外，由于外圈和內圈均為整體結構，安裝對性能沒有影響，能夠獲得穩定的旋轉精度和扭矩，適用于外圈和內圈旋轉但有尺寸小型化要求的場合。
  

  二、按滾動體結構劃分

  
  1、圓柱滾子軸承：是一種圓筒形滾筒，在 V形滾道內呈90度相互平行，并用隔板分隔。它能承受軸向載荷、徑向載荷和傾覆載荷。
  
  適用于：工業機器人的旋轉部分，加工中心的旋轉工作臺，機械手旋轉部分，精密旋轉工作臺，醫療儀器，測量?jī)x器等。
  
  2、圓錐滾子軸承：交叉圓錐滾子軸承是交叉圓柱滾子軸承的一種改進形式，其側向排列，各滾筒與鄰近的滾筒垂直，滾筒的延長線與支座的旋轉軸線相交。
  
  適用于：高速立式車床，高精度工作臺，立鉆，研磨機等.
  
  讀完以上交叉滾子軸承分類介紹，想必大家對交叉滾子軸承有了更深的了解，不同類型、結構的交叉滾子軸承的適用范圍也不盡相同，交叉滾子軸承的轉動精度高，外形尺寸小，承載力大，轉動速度快，剛度大，是一種廣泛應用于工業領域的軸承。想要詳細了解的可來電咨詢我們~
